Part 3 - Radix-N FFT Generalization
Radix 组合间的映射函数
在上面的推导中，映射函数只考虑了使用一个 Radix 的情况，现在考虑多个 Radix 时数据的映射
我们最希望看到的情况当然是不同的Radix间在等价步骤的数据的等价的，这样我们不需要做任何额外的处理，让我们来推导验证一下
对于 $R_1$ $R_2$ 两个Radix 的总步骤数为 $L_1 = \log_{R_1}N$ $L_2 = \log_{R_2}N$，假设 $L_1 = 2L_2$ 即 $R_1 = R_2^2$，则
它们的等价步骤为 $l_1 = {1,2,\cdots,L_1}$ $l_2 = {{1,2},{3,4},\cdots, {L_2-1, L_2 }}$
我们只需要验证 $\text{Radix }R_1$ 中的第 $l_1$ 个步骤与 $\text{Radix }R_2$ 中的第 ${2l_1-1,2l_1}$ 步骤的映射等价
由于手推复合函数的工作量实在太大，这样验证实在有些困难
这里从另一个角度来解释这个问题
回顾一下 $\text{Radix }4$ 的递推公式
\[\begin{align*} X_N[k] &= X_{N/4}[4k] + W_N^kX_{N/4}[4k+1] + W_N^{2k}X_{N/4}[4k+2] + W_N^{3k}X_{N/4}[4k+3]\\ &= f^4_{N}(X_{N/4}[4k], X_{N/4}[4k+1], X_{N/4}[4k+2], X_{N/4}[4k+3]) \end{align*}\]在推导 $\text{Radix }2$ 过程中我们得到
\[\begin{align*} X_N[k]&= X_{N/2}[2k] + W_N^kX_{N/2}[2k+1]\\ &= f^2_{N}(X_{N/2}[2k], X_{N/2}[2k+1])\\ &= f^2_{N}(f^2_{N/2}(X_{N/4}[4k], X_{N/4}[4k+2]), f^2_{N/2}(X_{N/4}[4k+1], X_{N/4}[4k+3])) \end{align*}\]两次$\text{Radix }2$ 的访问序列 ${X_{N/4}[4k], X_{N/4}[4k+2], X_{N/4}[4k+1], X_{N/4}[4k+3]}$ 与 $\text{Radix }4$ 的访问序列 ${X_{N/4}[4k], X_{N/4}[4k+1], X_{N/4}[4k+2], X_{N/4}[4k+3]}$ 是等价的
同理可以推广到 $\log_2R$ 次 $\text{Radix }2$ 的访问序列与 $\text{Radix }R$ 的访问序列是等价的 $\text{Radix }R_1$ 与 $\log_2R_1$ 次$\text{Radix }2$ 的映射等价，$\text{Radix }R_2$ 与 $\log_2R_2$次$\text{Radix }2$ 的映射等价 所以 $\text{Radix }R_1$ 与 $log_{R_2}R_1$ 次 $\text{Radix }R_2$ 的映射等价
其实 Radix-4 Radix-8 …… 都可以看作是 Radix-2 的的递归展开，所以它们自上而下是等价的

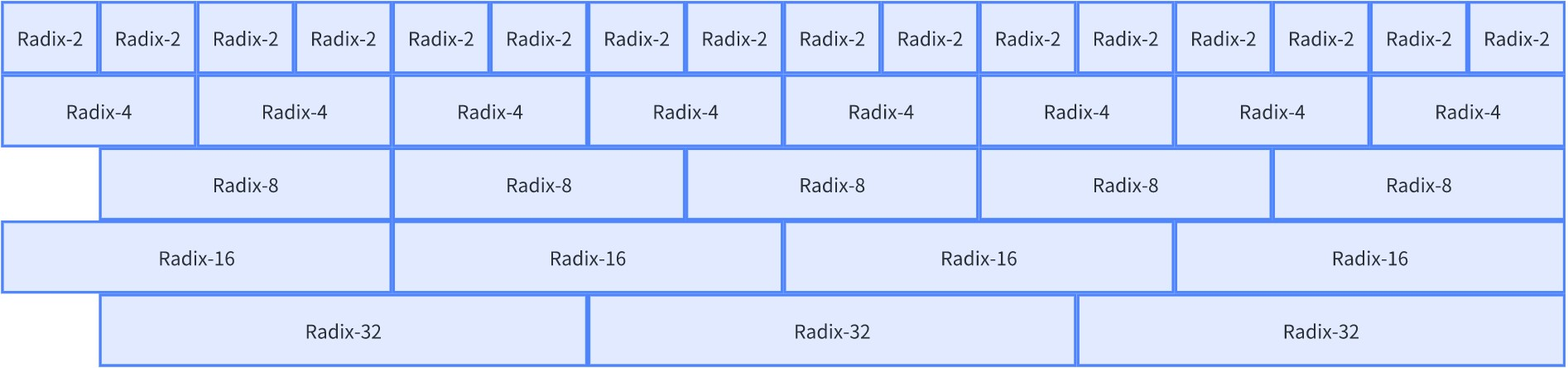

为什么说是自上而下，这里涉及到一个对齐问题或等价替换问题
简单来说是 Radix-N 的替换必须与 Radix-N 计算步骤对齐，这样才能保证等价
这意味着在现有的公式下我们在前的贪心策略是不可行的，因为它会导致不对齐的情况
我们需要将未对齐的 Radix-N 细分为 Radix-N/2 直到对齐为止
或者我们可以推导Radix-N到第 $l$ 次 Radix-2的映射，来解决任意Radix间的映射问题， 更宽泛一点地说，我们可以推导 $\text{Radix } R_1$ 的第 $\overline{l_1}$ 次映射到 $\text{Radix } R_2$ 的映射
在前推导的映射函数如下
\[X_{N/R^{\overline{l}}}[k] =\ _{R}f^{k-k \text{ mod } R^{\overline{l}}}_{N} \begin{pmatrix} X_{N/R^{\overline{l}+1}}[Rk+r\cdot R^{\overline{l}} - (R-1)\cdot(k \text{ mod } R^{\overline{l}})] \end{pmatrix}\]为书写方便 记 $ d =\overline{l}$ 为 $\text{Radix } R$ 的递归深度 $ d \in {0,1,2,\cdots,\log_RN-1}$
\[X_{N/R^{d}}[k] =\ _{R}f^{k-k \text{ mod } R^{d}}_{N} \begin{pmatrix} X_{N/R^{d+1}}[Rk+r\cdot R^{d} - (R-1)\cdot(k \text{ mod } R^{d})] \end{pmatrix}\]$\text{Radix } R_1$ 的递归深度为 $d_1$
假定需要在 $\text{Radix } R_1$ $d_1$展开后 进行 $\text{Radix } R_2$ 的展开
\[X_{N/R^{d_1}}[k] =\ _{R_1}f^{k-k \text{ mod } R_1^{d_1}}_{N} \begin{pmatrix} X_{N/R^{d_1+1}}[R_1k+r_1\cdot R_1^{d_1} - (R_1-1)\cdot(k \text{ mod } R_1^{d_1})] \end{pmatrix}\]将 $R_1k$ 换元为 $R_1(R_2 k’ + r_2)$
得到
\[\begin{align*} &X_{N/R^{d_1+1}}[R_1k'+r_1\cdot R_1^{d_1} - (R_1-1)\cdot(k' \text{ mod } R_1^{d_1})]\\ &=\ _{R_2}f^{k'}_{N/R^{d_1+1}} \begin{pmatrix} X_{N/(R_1^{d_1+1}\cdot R_2)} [R_1(R_2 k' + r_2)+r_1\cdot R_1^{d_1} - (R_1-1)\cdot(k' \text{ mod } R_1^{d_1})]\\ \end{pmatrix} \end{align*}\]首先从 $R_1k’+r_1\cdot R_1^{d_1} - (R_1-1)\cdot(k’ \text{ mod } R_1^{d_1}) = k$ 中求解 $k’$ 但是这个函数按照函数的在数学上定义是没有反函数的，需要保留 $k’$
\[k' = \frac{k - r_1\cdot R_1^{d_1} + (R_1-1)\cdot(k' \text{ mod } R_1^{d_1})}{R_1}\]我在推导时被卡在这里了，这种推导方法就留给读者钻研了
在这里通过另一个思路来推导
在 Radix-2 Radix-4 的推导中，因为带模的函数过于复杂，在推导过程中并没有使用带模的函数作为中继，而是从原始的递推式中不断进行递推，并在每一步中将其转换为带模的形式
令 $s \in {0,1,2,\cdots,R_1^{d_1}-1}$ $\text{Radix } R_1$ 的递归深度为 $d_1$ 的原始递推式为
\[X_{N/R_1^{d_1}}[R_1^{d_1} k + s] =\ _{R_1}f^{k}_{N/R_1^{d_1}}\begin{pmatrix} X_{N/R_1^{d_1+1}}[R^{d_1+1}k + R^{d_1}r_1 + s] \end{pmatrix}\]在这一步不再进行$\text{Radix } R_1$，而是进行 $\text{Radix } R_2$ 的展开
\[X_{N/R_1^{d_1}}[R_1^{d_1} k + s] =\ _{R_2}f^{k}_{N/R_1^{d_1}}\begin{pmatrix} X_{N/(R_1^{d_1}\cdot R_2)}[R_1^{d_1}R_2k+R_1^{d_1}r_2 + s] \end{pmatrix}\]这样求逆函数要容易地多，最终得到
\[\begin{align*} X_{N/R_1^{d_1}}[k] &=\ _{R_2}f^{(k-s)/R_1^{d_1}}_{N/R_1^{d_1}} \begin{pmatrix} X_{N/(R_1^{d_1}\cdot R_2)}[R_1^{d_1}r_2+R_2(k-s)+s] \end{pmatrix}\\ &=\ _{R_2}f^{k-s}_{N} \begin{pmatrix} X_{N/(R_1^{d_1}\cdot R_2)}[R_1^{d_1}r_2+R_2k-(R_2-1)s] \end{pmatrix}\\ &=\ _{R_2}f^{k-k\text{ mod }R^{d_1}}_{N} \begin{pmatrix} X_{N/(R_1^{d_1}\cdot R_2)}[R_2k+R_1^{d_1}r_2-(R_2-1) (k\text{ mod }R^{d_1})] \end{pmatrix}\\ X_{N/R_1^{d_1}}[k] &=\ _{R_2}f^{k-k\text{ mod }R^{d_1}}_{N} \begin{pmatrix} X_{N/(R_1^{d_1}\cdot R_2)}[R_2k+R_1^{d_1}r_2-(R_2-1) (k\text{ mod }R^{d_1})] \end{pmatrix}\\ \end{align*}\]化简
\[\begin{align*} R_2k+R_1^{d_1}r_2-(R_2-1) (k\text{ mod }R^{d_1}) &= R_2k+R_1^{d_1}r_2-(R_2-1) (k - R_1^{d_1} \lfloor \frac{k}{R_1^{d_1}} \rfloor)\\ &= R_2k+R_1^{d_1}r_2-R_2k+k + (R_2-1)R_1^{d_1} \lfloor \frac{k}{R_1^{d_1}} \rfloor\\ &= R_1^{d_1}r_2+k + (R_2-1)R_1^{d_1} \lfloor \frac{k}{R_1^{d_1}} \rfloor\\ k-k\text{ mod }R^{d_1}& = R_1^{d_1} \lfloor \frac{k}{R_1^{d_1}} \rfloor \end{align*}\] \[X_{N/R_1^{d_1}}[k] =\ _{R_2}f^{R_1^{d_1} \lfloor \frac{k}{R_1^{d_1}} \rfloor}_{N} \begin{pmatrix} X_{N/(R_1^{d_1}\cdot R_2)}[(R_2-1)R_1^{d_1} \lfloor \frac{k}{R_1^{d_1}} \rfloor +k+ R_1^{d_1}r_2] \end{pmatrix}\]这样就可以愉快地使用贪心策略了
非二的整数幂的 Radix-N FFT
在上的公式可以直接推广到非二的整数幂的 Radix 因为在推导过程中并没有使用与整数幂相关的性质
在前推导的公式是多次使用一个 Radix 对 FFT 进行分解，然后使用第二个 Radix 进行一次分解
考虑自上向下使用 Raidx 序列 ${R_1,R_2\cdots}$ 对 FFT 进行分解
则有
\[\begin{align*} X_{N}[k] &=\ _{R_1}f^{ \lfloor \frac{k}{1} \rfloor}_{N} \begin{pmatrix} X_{N/\cdot R_1}[(R_1-1)\cdot 1 \cdot\lfloor \frac{k}{1} \rfloor +k+ 1r_1] \end{pmatrix}\\ X_{N/R_1}[k] &=\ _{R_2}f^{R_1 \lfloor \frac{k}{R_1} \rfloor}_{N} \begin{pmatrix} X_{N/(R_1\cdot R_2)}[(R_2-1)R_1 \lfloor \frac{k}{R_1} \rfloor +k+ R_1r_2] \end{pmatrix}\\ X_{N/(R_1R_2)}[k] &=\ _{R_3}f^{R_1R_2 \lfloor \frac{k}{R_1R_2} \rfloor}_{N} \begin{pmatrix} X_{N/(R_1R_2\cdot R_3)}[(R_3-1)R_1R_2 \lfloor \frac{k}{R_1R_2} \rfloor +k+ R_1R_2r_3] \end{pmatrix}\\ &\vdots\\ X_{N/(\prod_{i=1}^{n-1}R_i)}[k] &=\ _{R_n}f^{\prod_{i=1}^{n-1}R_i \lfloor \frac{k}{\prod_{i=1}^{n-1}R_i} \rfloor}_{N} \begin{pmatrix} X_{N/(\prod_{i=1}^{n-1}R_i\cdot R_n)}[(R_n-1)\prod_{i=1}^{n-1}R_i \lfloor \frac{k}{\prod_{i=1}^{n-1}R_i} \rfloor +k+ \prod_{i=1}^{n-1}R_ir_n] \end{pmatrix}\\ \end{align*}\]取模后就得到最为一般的 Radix-N FFT 的映射函数
\[X_{N/(\prod_{i=1}^{n-1}R_i)}[k] =\ _{R_n}f^{\prod_{i=1}^{n-1}R_i \lfloor \frac{k}{\prod_{i=1}^{n-1}R_i} \rfloor}_{N} \begin{pmatrix} \begin{pmatrix} X_{N/(\prod_{i=1}^{n-1}R_i\cdot R_n)}[(R_n-1)\prod_{i=1}^{n-1}R_i \lfloor \frac{k}{\prod_{i=1}^{n-1}R_i} \rfloor +k+ \prod_{i=1}^{n-1}R_ir_n] \end{pmatrix} \text{ mod } N \end{pmatrix}\]整理之后
\[\begin{align*} X_{N/P}[k] &=\ _{R_n}f^{b}_{N} \begin{pmatrix} X_{N/(P\cdot R_n)}[(k + b\cdot(R_n-1) + P \cdot r_n)\text{ mod } N] \end{pmatrix}\\ b &= P \lfloor \frac{k}{P} \rfloor\\ P &= \prod_{i=1}^{n-1}R_i\\ &_Rf^b_N(x_0, x_1, \cdots, x_{R-1}) = \sum_{r=0}^{R-1}x_rW_N^{br}\\ \end{align*}\]Radix-N FFT 的分解策略
当使用整数幂 Radix 时，可以对乘除法进行优化，但是当使用非整数幂 Radix 时，乘除法会来带额外的开销，所以非整数幂应该尽可能少
其次2的整数幂数在进行乘、除、取模时都可以使用位运算进行优化，而非整数幂则不能，在 Radix-N FFT 中应该尽可能让运算的数是2的整数幂，而与分解策略直接相关的是 $P = \prod_{i=1}^{n-1}R_i$
因此在进行分解时，应该先将因子 2 分解出来，然后再分解其他的因子，这样可以保证在最后的几层运算中 $P$ 是2的整数幂
Raidx 序列实际上是 FFT 大小 $N$ 的因子序列
因为分解策略的静态编译的，我们不太需要担心分解策略的性能问题
先把 $N$ 的 $2^a$ 因子分解出来
$N$ 的 $2$ 因子数在二进制中是数的低位的连续的 $0$ 的个数，所以可以使用位运算进行分解
