FFT Convolution Application

发表于 2023/07/06 更新于 2023/07/12
作者 Estelle
8 分钟阅读

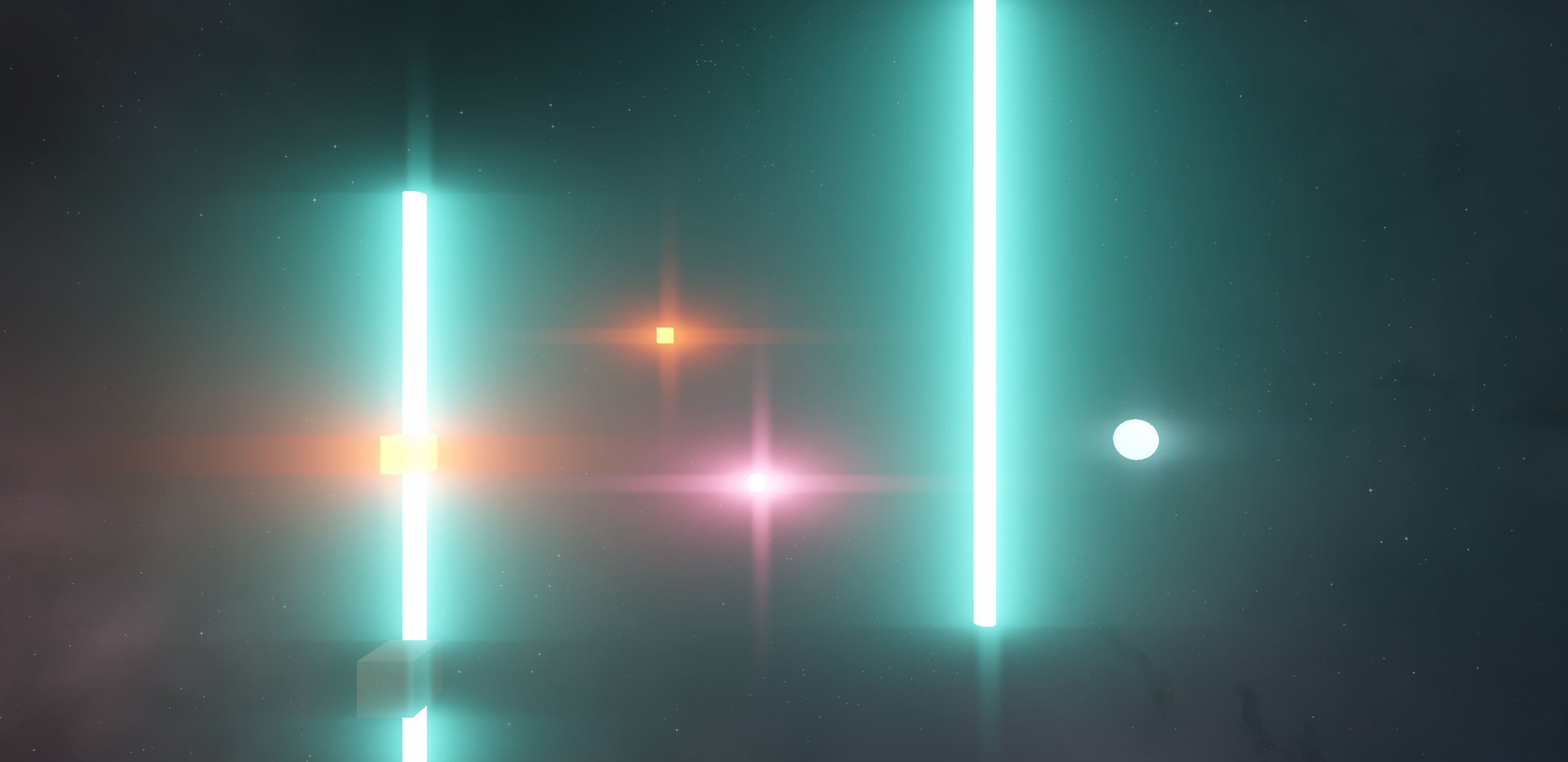

卷积泛光

image-20230711220530518

卷积

卷积的定义如下

\[\begin{align*} f(x) * g(x) &= \int_{-\infty}^{\infty} f(\tau)g(x-\tau)d\tau\\ &= \int_{-\infty}^{\infty} f(x-\tau)g(\tau)d\tau \end{align*}\]

离散的情况下，卷积的定义如下

\[\begin{align*} f[n] * g[n] &= \sum_{m=-\infty}^{\infty} f[m]g[n-m]\\ &= \sum_{m=-\infty}^{\infty} f[n-m]g[m] \end{align*}\]

为什么傅里叶变换可以用来计算离散卷积呢，参见 Convolution Theorem 与 Convolution Theorem DTFT 这里就不再赘述了

简单来说卷积与傅里叶变换的关系如下

\[x*y = f^{-1}(f(x)\cdot f(y))\]

Real Number Convolution

在图像的FFT卷积过程中，其实完全不需要对 RGBA 四个通道分别进行四次卷积运算，

在前的 Part 4 - FFT Optimization 中提到对于实数的傅里叶变化，可以将两个实数信号复合为一个复数信号，这样就可以将实数信号的傅里叶变换转化为复数信号的傅里叶变换，这样就可以将实数信号的傅里叶变换的计算量减半

对于二维的实数信号，其复合与分离的方法如下

\[\begin{align*} &x[m,n],y[m,n] \in \mathbb{R}\\ z[m,n] &= x[m,n] + iy[m,n]\\ Z[k,l] &= DFT(z[m,n]) = X[k,l] + iY[k,l]\\ X[k,l] &= \frac{1}{2}(Z[k,l] + Z^*[M-k,N-l])\\ Y[k,l] &= -\frac{1}{2i}(Z[k,l] - Z^*[M-k,N-l])\\ \end{align*}\]

那么整个卷积的过程如下，这里只画出了一个图像FFT,另一个图像的FFT过程相同

graph LR

subgraph FFT Input
subgraph z1
A
R
end
subgraph z2
G
B
end
end

subgraph FFT Process
FFT1[FFT]
FFT2[FFT]
end

A --> FFT1
R --> FFT1

G --> FFT2
B --> FFT2


subgraph FFT Output
subgraph Z1
FFT1 --> X1
FFT1 --> Y1
end
subgraph Z2
FFT2 --> X2

FFT2 --> Y2
end
end

subgraph Split
X1 --> Split1[Split]
Y1 --> Split1[Split]
X2 --> Split2[Split]
Y2 --> Split2[Split]
end

subgraph Multiplication
Split1 --> Ar[A Real]--> M1
Split1 --> Ai[A Imag]--> M1
Split1 --> Rr[R Real]--> M2
Split1 --> Ri[R Imag]--> M2
Split2 --> Gr[G Real]--> M3
Split2 --> Gi[G Imag]--> M3
Split2 --> Br[B Real]--> M4
Split2 --> Bi[B Imag]--> M4

M1--> Ar'[A' Real]
M1--> Ai'[A' Imag]
M2--> Rr'[R' Real]
M2--> Ri'[R' Imag]
M3--> Gr'[G' Real]
M3--> Gi'[G' Imag]
M4--> Br'[B' Real]
M4--> Bi'[B' Imag]

end

subgraph Combine
Combine1[Combine]
Ar' -->Combine1
Ai' -->Combine1
Rr' -->Combine1
Ri' -->Combine1
Combine2[Combine]
Gr' -->Combine2
Gi' -->Combine2
Br' -->Combine2
Bi' -->Combine2

end
Combine1 --> X'1
Combine1 --> Y'1
Combine2 --> X'2
Combine2 --> Y'2


subgraph IFFT Input
subgraph Z'1
X'1
Y'1
end
subgraph Z'2
X'2
Y'2
end
end



subgraph IFFT Process
IFFT1[IFFT]
IFFT2[IFFT]
end

X'1 --> IFFT1
Y'1 --> IFFT1
X'2 --> IFFT2
Y'2 --> IFFT2

subgraph IFFTOutput
subgraph z'1
A'
R'
end
subgraph z'2
G'
B'
end
end

IFFT1 --> A'
IFFT1 --> R'
IFFT2 --> G'
IFFT2 --> B'

这里看起来需要额外的一张8通道的贴图(两张四通道贴图)来存储中间结果，但是实际上可以将通道分离与混合过程合并到乘法运算过程中，这样就不需要额外的贴图了，而且还减少了显存的读写和程序的复杂度

graph LR

subgraph FFT Input
subgraph z1
A
R
end
subgraph z2
G
B
end
end

subgraph FFT Process
FFT1[FFT]
FFT2[FFT]
end

A --> FFT1
R --> FFT1

G --> FFT2
B --> FFT2


subgraph FFT Output
subgraph Z1
FFT1 --> X1
FFT1 --> Y1
end
subgraph Z2
FFT2 --> X2

FFT2 --> Y2
end
end


subgraph Intergated Multiplication
IC1[Intergated Multiplication]
IC2[Intergated Multiplication]
end

X1 --> IC1 --> X'1
Y1 --> IC1 --> Y'1
X2 --> IC2 --> X'2
Y2 --> IC2 --> Y'2



subgraph IFFT Input
subgraph Z'1
X'1
Y'1
end
subgraph Z'2
X'2
Y'2
end
end



subgraph IFFT Process
IFFT1[IFFT]
IFFT2[IFFT]
end

X'1 --> IFFT1
Y'1 --> IFFT1
X'2 --> IFFT2
Y'2 --> IFFT2

subgraph IFFTOutput
subgraph z'1
A'
R'
end
subgraph z'2
G'
B'
end
end

IFFT1 --> A'
IFFT1 --> R'
IFFT2 --> G'
IFFT2 --> B'

当很愉快地按照这个思路写出了代码之后，却得到了错误的结果。这是因为在实数信号分离与合并中，会出现读写冲突，线程间的读写并不同步（Debug了很久才找出原因>_<）。

回到实数信号的复合与分离与合并的算法

\[\begin{align*} \text{ 1. } X[k,l] &= \frac{1}{2}(Z[k,l] + Z^*[M-k,N-l])\\ \text{ 2. } Y[k,l] &= -\frac{1}{2i}(Z[k,l] - Z^*[M-k,N-l])\\ \text{ 3. } Z[k,l] &= X[k,l] + iY[k,l] \end{align*}\]

在信号分离过程中需要读取两个位置 $Z[k,l]$ 和 $Z[M-k,N-l]$，合并后写入 $Z[k,l]$，而对$Z[k,l]$ 和 $Z[M-k,N-l]$的运算往往不在同一线程组中，当下一个需要访问 $Z[M-k,N-l]$ 的运算执行时 $Z[k,l]$ 可能已经被修改了。

幸运的是，这个问题很容易解决，因为 $Z[k,l]$ 与 $Z[M-k,N-l]$ 是对称的，可以写出其对称的分离与合并公式

\[\begin{align*} \text{ 1. } X[M-k,N-l] &= \frac{1}{2}(Z[M-k,N-l] + Z^*[k,l])\\ \text{ 2. } Y[M-k,N-l] &= -\frac{1}{2i}(Z[M-k,N-l] - Z^*[k,l])\\ \text{ 3. } Z[M-k,N-l] &= X[M-k,N-l] + iY[M-k,N-l] \end{align*}\]

这个对称的运算同样是读取 $Z[k,l]$ 和 $Z[M-k,N-l]$，合并后写入 $Z[M-k,N-l]$

只要在同一线程中执行这两个运算，即读取 $Z[k,l]$ 和 $Z[M-k,N-l]$ 后写入 $Z[k,l]$ 和 $Z[M-k,N-l]$，这样就可以避免读写冲突。

并且这个对称的运算可以减少一半读取次数，提高性能。

Gray Scale Convolution

当需要进行卷积的其中一张图像的全部通道的数值相同时，或通道的数值两两相同时(以ARGB为例：AR通道数值相同，GB通道数值相同)，暂且也称之为灰度图 Gray Scale Image。

令

\[U[k,l] = DTF(u[k,l])\]

因为

\[\begin{align*} Z'[k,l] &= X[k,l]U[k,l] + iY[k,l]U[k,l]\\ &= (X[k,l] + iY[k,l])U[k,l]\\ &= Z[k,l]U[k,l] \end{align*}\]

在乘法运算中，可以不进进行信号的分离与合并，而是直接对混合的复数信号进行乘法运算。这样可以极大减少中间的乘法和分离与合并运算量。(需要将灰度图中的作为虚部进行FFT的通道数值置零以得到等价结果)

graph LR

subgraph FFT Input
subgraph z1
A
R
end
subgraph z2
G
B
end
end

subgraph FFT Process
FFT1[FFT]
FFT2[FFT]
end

A --> FFT1
R --> FFT1

G --> FFT2
B --> FFT2


subgraph FFT Output
subgraph Z1
FFT1 --> X1
FFT1 --> Y1
end
subgraph Z2
FFT2 --> X2

FFT2 --> Y2
end
end


subgraph Multiplication
M1
M2
end

X1 --> M1 --> X'1
Y1 --> M1 --> Y'1
X2 --> M2 --> X'2
Y2 --> M2 --> Y'2



subgraph IFFT Input
subgraph Z'1
X'1
Y'1
end
subgraph Z'2
X'2
Y'2
end
end



subgraph IFFT Process
IFFT1[IFFT]
IFFT2[IFFT]
end

X'1 --> IFFT1
Y'1 --> IFFT1
X'2 --> IFFT2
Y'2 --> IFFT2

subgraph IFFTOutput
subgraph z'1
A'
R'
end
subgraph z'2
G'
B'
end
end

IFFT1 --> A'
IFFT1 --> R'
IFFT2 --> G'
IFFT2 --> B'

Taichi Implementation

https://github.com/StellarWarp/Taichi-Radix-N-FFT

HLSL Implementation

https://github.com/StellarWarp/Fast-Fourier-Transform-And-Convolution-On-Unity
